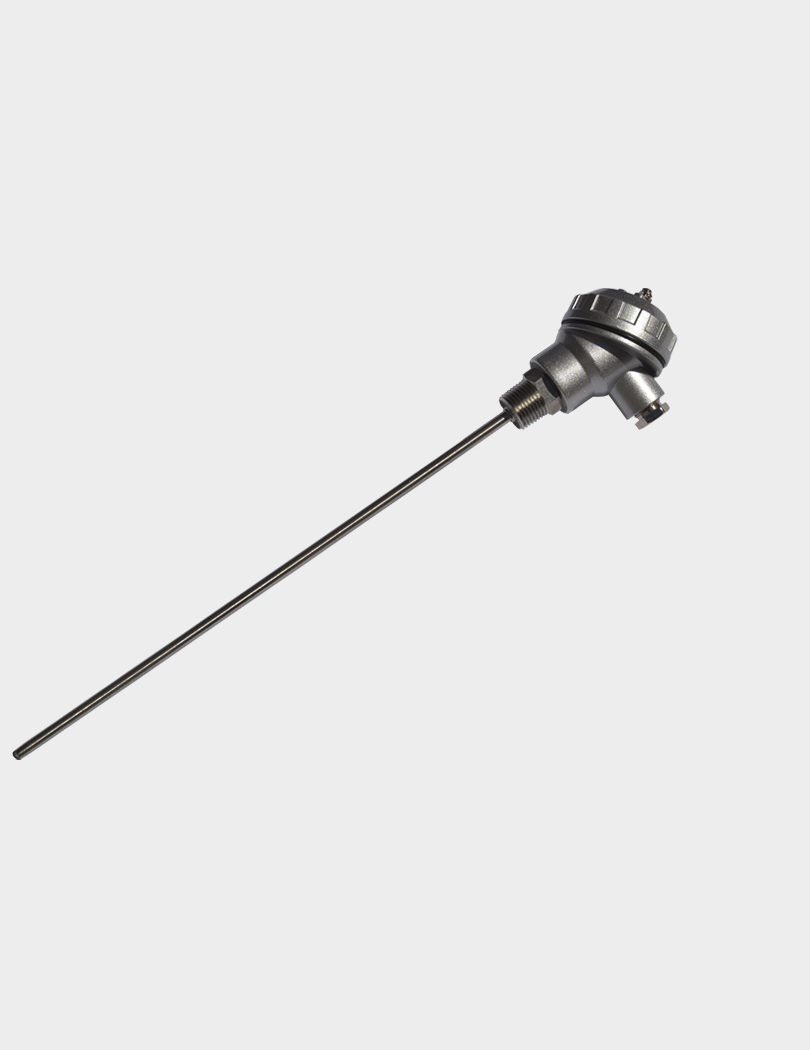

Termopares com Isolação Mineral

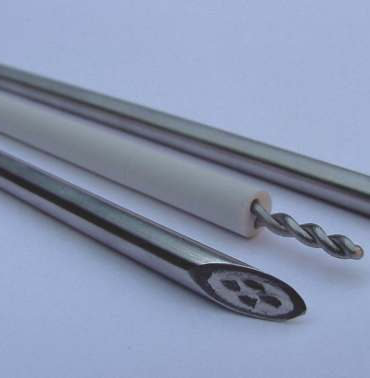

DESCRIÇÃO:O termopar isolação mineral é constituído de um ou dois pares de fios isolados entre si e a bainha metálica por um pó isolante de óxido de magnésio altamente compactado.

Devido a esta construção os termoelementos ficam totalmente isolados do meio, resultando, portanto numa maior estabilidade da FEM e maior vida útil.

ESTABILIDADE: Esta estabilidade é caracterizada pelos condutores estarem totalmente protegidos de ambientes agressivos que normalmente causam oxidação e envelhecimento dos termopares.

RESPOSTA RAPIDA: O pequeno volume e alta condutividade térmica do óxido de magnésio, promovem uma rápida transparência de calor, superior aos termopares com montagem convencional.

GRANDE RESISTÊNCIA MECÂNICA E FLEXIBILIDADE: Devido à alta compactação do óxido de magnésio dentro da bainha metálica mantendo os termoelementos uniformemente posicionados, permite que o cabo seja dobrado, achatado, torcido ou estirado, suportando pressões externas e “choques térmicos” sem qualquer perda de suas propriedades termoelétricas.

RESISTÊNCIA A CORROSÃO: Os termopares com isolação mineral são fabricados com diversos tipos de capas metálicas, para garantir sua integridade em qualquer tipo de ambiente corrosivo, qualquer que seja a construção do termopar.

RESISTENCIA A ISOLAÇÃO (a frio): A resistência de isolação entre condutores e bainha é sempre superior a 100 M*** (a 20ºC), qualquer que seja o diâmetro, em qualquer condição de umidade. Valores segundo norma ASTM E-608/84.

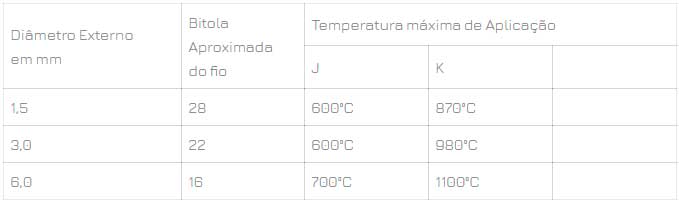

TIPO DE SENSORES: Os termopares em isolação mineral podem ser dos tipos J,K,T,E e N; podendo ainda serem simples (1 par de fios), duplos (2 pares de fios) ou até mesmo triplos (3 termoelementos dentro de uma única bainha). Disponíveis nos Ø 1,5 mm, 3 mm e 6 mm, em Inox 304, 310, 316 e Inconel (os dois últimos somente para termopares tipo K). A seguir são apresentados os limites de temperatura para a utilização de alguns tipos de termopares com isolação mineral para uso contínuo, em função de seu diâmetro interno. Para um uso periódico ou intermitente, esses limites podem ser estendidos em aproximadamente 40% dos valores mostrados.

CONSTRUÇÃO DO SENSOR:Os termopares com isolação mineral podem ser construídos de acordo com a necessidade do processo em que será aplicado, oferecendo ainda, a vantagem de poderem ser dobrados ou curvados no momento da instalação, desde que o raio de curvatura não seja menor que duas vezes o diâmetro da bainha, a fim de não se provocar a ruptura da bainha nem a perda da resistência.

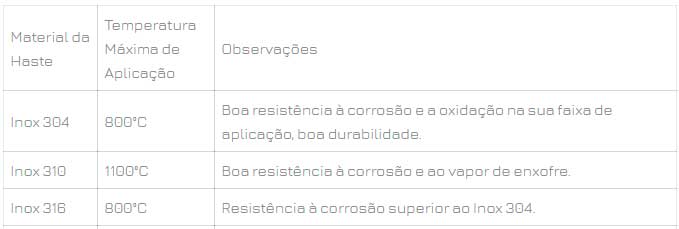

Abaixo apresentamos alguns dados dos diversos tipos de bainhas metálicas, para orientá-lo na escolha da proteção correta:
